C.C. y C.A.
·
MAGNITUDES
·
COMPONENTES
1.
Corriente
continua (C.C.) y corriente alterna (C.A.)
Definición:
La corriente alterna
(CA) es un tipo de
corriente eléctrica, en la que la dirección del flujo de electrones va y viene
a intervalos regulares o en ciclos. La corriente que fluye por las líneas
eléctricas y la electricidad disponible normalmente en las casas procedente de
los enchufes de la pared es corriente alterna.

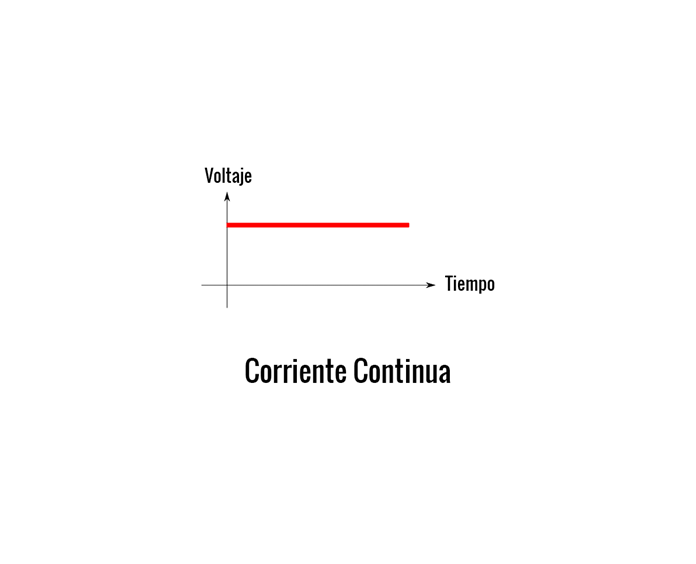

La corriente continua
(CC) es la corriente
eléctrica que fluye de forma constante en una dirección, como la que fluye en
una linterna o en cualquier otro aparato con baterías es corriente continua.
En
este enlace se entenderá mejor la diferencia:
Ventajas:
-Una
de las ventajas de la corriente alterna es su relativamente económico cambio de
voltaje.
-La
corriente alterna no pierde tanta energía al ser transportada a sitio lejanos
como la corriente continua.
2.
Magnitudes o variables
Resistencia:
Se le
denomina resistencia eléctrica a la oposición al flujo de electrones al moverse
a través de un conductor.
La unidad de resistencia en el (S.I.) es el ohmio, que se representa
con la letra griega omega (Ω).
Voltaje:
Se La
tensión eléctrica o diferencia de potencial (también denominada voltaje) es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos. Su unidad
en el (S.I.) es el voltio.
Intensidad:
La corriente
eléctrica es el flujo de carga eléctrica que recorre un material. Se
debe al movimiento de las cargas (normalmente electrones)
en el interior del mismo. Al caudal de corriente (cantidad de carga por unidad
de tiempo) se lo denomina intensidad de corriente eléctrica. En el (S.I.) se expresa en C/s (culombios sobre segundo), unidad que se denomina amperio
(A).
3.
Componentes
Vamos a
hablar de dos componentes en concreto las
resistencias y los generadores:
v
Resistencias: Una resistencia es todo aquel elemento
que intercalado en un circuito eléctrico produce un impedimento en el
movimiento de los electrones.
Una vez ya sabemos lo que es la resistencia
vamos a ver lo que ocurre en los diferentes circuitos: en serie, paralelo y mixto (este incluye los dos tipos).
·
En serie: vamos a comprobar lo que sucede con la
resistencia, el voltaje y la intensidad.
Resistencia: la resistencia que se produce en
serie es igual a la suma de cada resistencia en paralelo.
Voltaje: el voltaje de la pila se reparte entre
las dos resistencia.
Intensidad: pasa por las dos resistencias la
misma intensidad.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
·
En paralelo: ahora vamos a comprobar lo mismo pero
en paralelo.
Resistencia: es igual para todas las resistencias.
Voltaje: por cada resistencia pasa todo el voltaje
de la pila.
Intensidad: vuelve a suceder lo mismo una intensidad
igual para todas.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
·
El mixto: este circuito incluye los dos anteriores
Resistencia: la resistencia que se produce en
serie es igual a la suma de cada resistencia en paralelo.
Voltaje: el voltaje se reparte en cada
sistema en serie, pero a cada uno le llega lo mismo solo que lo reparte entre
sus resistencias, al igual que ocurre en sistema en serie.
Intensidad: la intensidad que llega a cada
circuito en paralelo es igual para todas, solo que dentro del propio circuito
se reparte entre sus resistencias.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
v
Generadores: Un generador eléctrico
es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre
dos de sus puntos (llamados polos, terminales o bornes) transformando la energía
mecánica en eléctrica.
Una vez ya sabemos lo que es un
generador vamos a ver lo que ocurre en los diferentes circuitos: en serie, paralelo y mixto (este
incluye los dos tipos).
·
En serie: vamos a comprobar lo que sucede con la
resistencia, el voltaje y la intensidad.
Resistencia: no existe resistencia ya que es él
que crea la corriente.
Voltaje: es la suma de las dos pilas.
Intensidad: pasa por todo el circuito la misma
intensidad.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
·
En paralelo: vamos a comprobar lo que sucede con la
resistencia, el voltaje y la intensidad.
Resistencia: no existe resistencia ya que es él que
crea la corriente.
Voltaje: no es la suma de todas por la forma es
la que están colocados, por lo que el voltaje es el de una pila sola.
Intensidad: la cantidad de corriente que pasa es
la suma de las tres.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
·
El mixto: vamos a comprobar lo que sucede con
la resistencia, el voltaje y la intensidad.
Resistencia: no existe resistencia ya que es él
que crea la corriente.
Voltaje: el voltaje cuando está en serie es
la suma de las tres pilas, pero cuando ponemos el voltímetro en el sistema de
paralelo se convierte en la suma de las tres filas.
Intensidad: la cantidad de corriente que pasa es
la suma de las tres filas, ya que en cada fila pasa la misma intensidad.
 |
| RESISTENCIA |
 |
| VOLTAJE |
 |
| INTENSIDAD |
